Kelahiran dan perkembangan FPC dan PCB telah melahirkan produk baru papan kombinasi lunak dan keras. Papan kombinasi keras lunak mengacu pada papan sirkuit dengan karakteristik FPC dan PCB yang dibentuk dengan menggabungkan papan sirkuit fleksibel dan papan sirkuit kaku melalui proses pengepresan dan proses lainnya sesuai dengan persyaratan proses yang relevan.
Kini, bersama Uniwell, kami akan memasuki bengkel produksi papan komposit lunak dan keras untuk lebih memahami proses lapis demi lapis pencetakan papan komposit lunak dan keras. Berikut beberapa ilustrasi dan teks perkenalan:
1, Proses pembuatan papan kombinasi lunak dan keras:
Langkah pertama adalah memotong bahan: Sebagai bahan inti untuk memproduksi papan sirkuit cetak, papan memiliki tiga fungsi utama yaitu konduktivitas, insulasi, dan penyangga. Kualitasnya menentukan kinerja, kualitas, kemampuan proses di bidang manufaktur, tingkat produksi, biaya produksi, dan keandalan jangka panjang papan sirkuit cetak.
Pemotongan substrat papan keras: Potong sebagian besar pelat berlapis tembaga sesuai dimensi yang diperlukan oleh desain.
Pemotongan substrat papan lunak: Potong bahan kumparan asli (substrat, karet murni, film penutup, penguat PI, dll.) ke dalam dimensi yang disyaratkan oleh desain teknik.
Proses manufaktur lainnya meliputi: produksi sirkuit kaku, laminasi, pengepresan, pengeboran laser, pengeboran mekanis, penenggelaman tembaga, pelapisan listrik, grafik, pengelasan resistansi, teks, jarum terbang, pembentukan, dan jalur produksi lainnya.

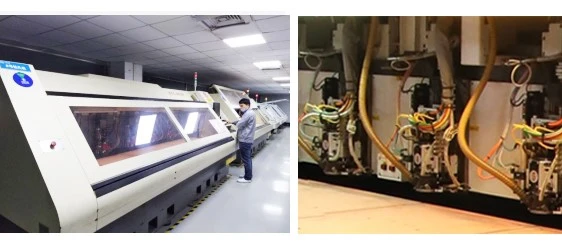

2, Pengeboran rig pengeboran berkecepatan tinggi: pengeboran melalui lubang untuk sambungan saluran
3, Pelapisan tembaga: Oleskan lapisan tembaga ke lubang untuk mencapai konduktivitas.
4, Serangkaian proses berlapis seperti eksposur
Hal ini untuk menyelaraskan film (negatif) dengan posisi lubang yang sesuai di mana film kering telah diaplikasikan, untuk memastikan bahwa pola film dapat tumpang tindih dengan permukaan papan dengan benar. Pola film ditransfer ke film kering di permukaan papan melalui prinsip pencitraan optik.
5, Peralatan inspeksi lainnya dan sebagian
Tekan cepat, AOI OrboTech, Probe terbang

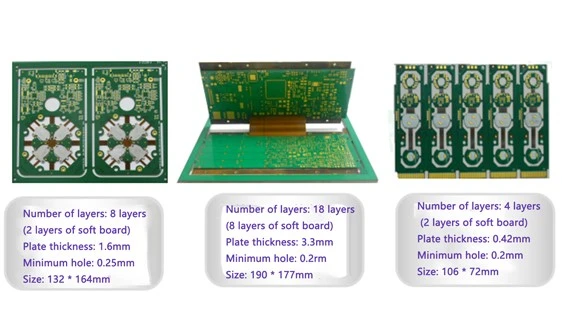

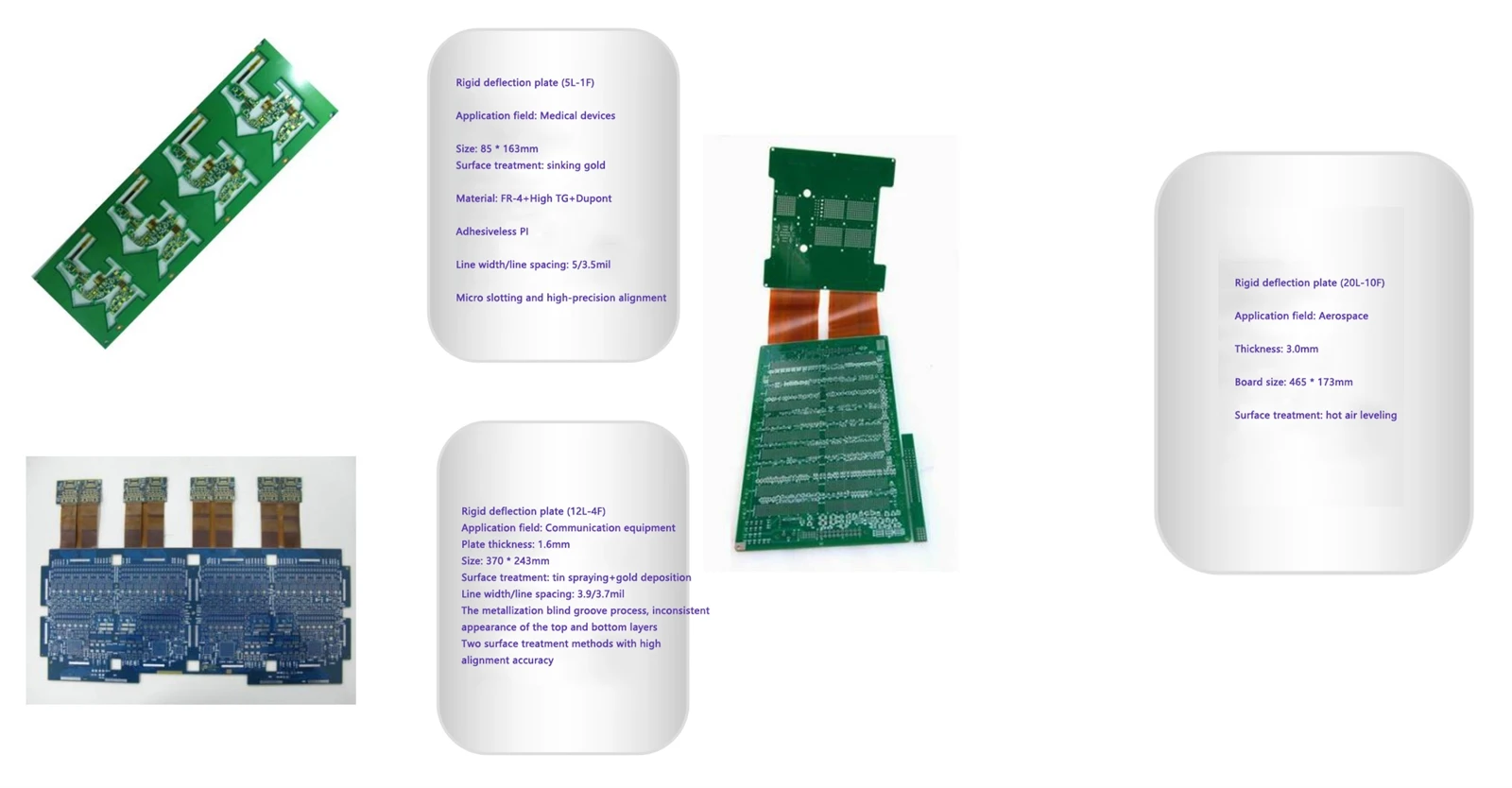

6, Tampilan produk sebagian
Dalam pembuatan PCB, papan kombinasi lunak dan keras termasuk dalam proses pemrosesan yang unik, dengan ambang batas teknis dan koefisien kesulitan pengoperasian tertentu. Beberapa produsen PCB mungkin tidak bersedia atau sangat jarang melakukan informasi pemesanan tersebut. Sirkuit Uniwell berfokus pada teknik pemrosesan unik seperti papan kombinasi lunak dan keras untuk memecahkan masalah papan yang sulit, presisi tinggi, dan papan khusus yang tidak dapat diproduksi dan diproses. Kami dengan hangat menyambut pelanggan untuk datang dan merasakan.
