Teknologi yang terlibat dalam pembuatan PCB multi-lapis
Pembuatan PCB multi-lapis melibatkan desain dan pengembangan presisi tinggi. Perhatian khusus harus diberikan pada lapisan dan orientasi kertas harus akurat. Detail teknis bahan harus dipertimbangkan selama keseluruhan proses.
Produsen PCB Multilayer Khusus Sirkuit Uniwell
Langkah pertama adalah menemukan produsen PCB multi-lapisan yang sesuai dan menyediakan desain PCB yang disesuaikan. Memberikan persyaratan dan fungsi yang diperlukan untuk desain. Karena kinerja yang buruk dan masa pakai PCB yang lebih pendek yang disebabkan oleh kualitas manufaktur yang rendah, wajar jika kami merekomendasikan sirkuit Uniwell. Sirkuit Uniwell memilih papan berkualitas tinggi dan mengupayakan jaminan kualitas untuk memastikan kualitas papan PCB Anda!
Desain PCB multilapis
Desain PCB multilayer dikembangkan melalui berbagai alat dan platform seperti Altium. Alat-alat modern menyediakan berbagai perpustakaan komponen dan desain tata letak berdasarkan sifat sirkuit. Desain setiap lapisan harus diperhatikan selama proses pembuatan. Penempatan lubang tembus yang salah dapat mempengaruhi sirkuit melalui banyak lapisan. Produsen PCB multi-lapis profesional menggunakan program perangkat lunak canggih untuk mengembangkan file GERBER, memastikan kinerja tinggi.
Penggunaan komponen elektronik berkualitas tinggi sangat penting untuk pengembangan produk berkualitas tinggi. Sebaiknya pabrikan Anda melakukan outsourcing komponen elektronik setelah memeriksa ulang desain Anda. Mengganti komponen yang sudah ketinggalan zaman dengan yang modern dapat memberikan efisiensi yang lebih tinggi dan keandalan yang lebih baik. Pabrikan terkemuka memberikan kenyamanan maksimal kepada pelanggan dan mengelola semua komponen dari sumbernya. Ini membantu untuk mengganti komponen lama/tidak dapat digunakan.

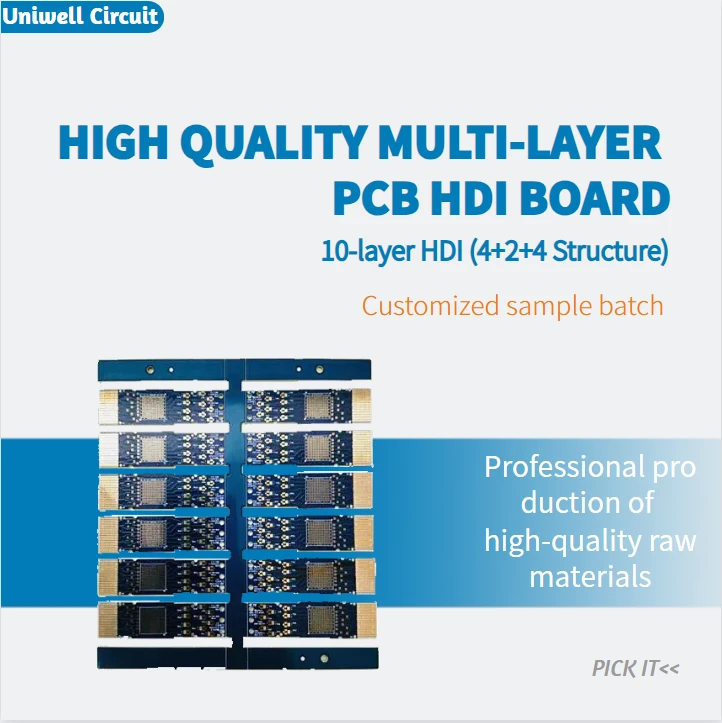

PCB berlapis-lapis
Cara memproduksi PCB multi-layer modern
Papan multi-lapisan terdiri dari lapisan dielektrik dan konduktif kontinu yang dihubungkan bersama. Biasanya serat kaca dan pelat tembaga digunakan dalam proses ini. PCB multilayer melibatkan program sensitif dengan presisi tinggi.
Prosedur yang terlibat dalam pembuatan PCB multi-lapis
Rekayasa ujung depan
Gambar foto
Pencitraan dan Perkembangan
Deteksi optik otomatis
lubang bor
Deposisi pelapisan tembaga kimia
Lapisan luar film kering
Lapisan topeng solder
Pengujian kelistrikan
membuat
Mikroseksi
Inspeksi terakhir
