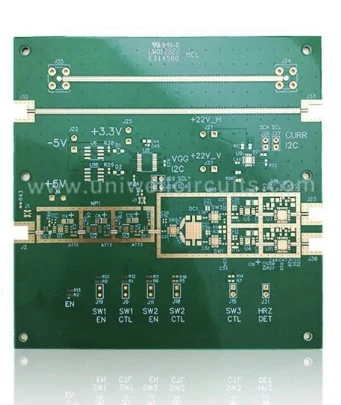

Papan HDI, juga dikenal sebagai papan interkoneksi kepadatan tinggi, adalah metode pembuatan papan multi-lapisan yang tidak dibor secara mekanis. Karakteristiknya adalah bahwa cincin lubang lubang mikro di bawah 6mil, lebar garis kabel/jarak antara lapisan dalam dan luar di bawah 4mil, dan diameter pad tidak lebih besar dari 0. 35mm. Berikut adalah beberapa struktur bertumpuk yang umum digunakan untuk papan sirkuit PCB HDI:
1. Papan sirkuit cetak tunggal-lapis sederhana
Papan sirkuit cetak satu lapis sederhana, seperti lapisan lapisan tunggal 6-, memiliki struktur bertumpuk (1+4+1). Struktur ini adalah yang paling sederhana, tanpa lubang yang terkubur di papan multi-lapisan bagian dalam, dan dapat diselesaikan dalam satu pers. Meskipun merupakan komponen papan laminasi, pembuatannya mirip dengan papan multi-lapisan konvensional dengan laminasi tunggal, kecuali bahwa beberapa proses seperti lubang buta pengeboran laser diperlukan setelahnya.
2. Papan sirkuit cetak HDI satu lapis konvensional
Papan cetak HDI satu lapis konvensional, seperti papan lapisan HDI 6 lapis tunggal, memiliki struktur bertumpuk (1+4+1). Struktur ini adalah (1+ n +1), di mana n lebih besar dari atau sama dengan 2 dan n adalah genap, yang saat ini merupakan desain utama papan laminasi di industri. Papan multi-layer dalam telah mengubur lubang, sehingga penekanan sekunder diperlukan untuk menyelesaikannya.
3. Lapisan sekunder konvensional papan cetak HDI
Lapisan sekunder konvensional papan cetak HDI, seperti papan HDI 8 sekunder, memiliki struktur bertumpuk (1++1+4+1+1). Struktur ini adalah (1+1+ n +1+1), di mana n lebih besar dari atau sama dengan 2 dan n bahkan, yang saat ini merupakan desain utama lapisan sekunder di industri. Papan multi-layer bagian dalam telah mengubur lubang, sehingga membutuhkan tiga kompresi untuk diselesaikan.
4. Lapisan sekunder konvensional lainnya Papan cetak HDI
Lapisan sekunder konvensional lainnya Cetak HDI, seperti papan lapisan sekunder HDI 8 Layer Board, memiliki struktur susun (1+1+4+1+1). Struktur ini sama dengan yang sebelumnya, tetapi karena berbagai posisi lubang yang terkubur, dapat mengurangi satu pers pers selama proses pembuatan, sehingga mengoptimalkan proses dan mengurangi biaya.
5. Lapisan Sekunder yang Tidak Konvensional Papan Cetak HDI
Lapisan sekunder yang tidak biasa, papan cetak HDI, seperti lapisan sekunder HDI 6 laminasi, memiliki struktur bertumpuk (1+1+2+1+1). Meskipun struktur ini juga merupakan struktur papan laminasi sekunder, ia memiliki lubang buta lapisan, dan kemampuan kedalaman lubang buta meningkat secara signifikan. Pelanggan dengan desain ini memiliki persyaratan yang unik dan tidak mengizinkan lubang buta lintas lapisan dibuat menjadi lubang buta yang ditumpuk, yang membuat produksi kesulitan produksi secara signifikan lebih tinggi daripada papan laminasi sekunder konvensional.
6. HDI lapisan sekunder dengan desain susun lubang buta
Desain ini membutuhkan lubang buta untuk ditumpuk di atas lubang yang terkubur (2-7), yang meningkatkan kesulitan produksi. Namun, mengoptimalkan posisi lubang yang terkubur dapat mengurangi kebutuhan untuk laminasi satu kali dan dengan demikian biaya lebih rendah.
7. HDI lapisan sekunder dengan desain lubang buta lintas lapisan
Desain ini memiliki kesulitan manufaktur yang tinggi karena membutuhkan penanganan lubang buta silang, yang tidak hanya meningkatkan kesulitan pengeboran laser, tetapi juga menempatkan tuntutan yang lebih tinggi pada deposisi tembaga berikutnya (PTH) dan elektroplating.
