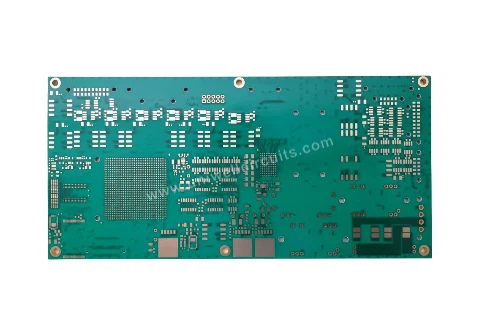

Papan lubang buta RO4350B+RO4450F 16 lapis adalah salah satu produk inti Sirkuit Uniwell, yang dirancang khusus untukfrekuensi-tinggidan skenario transmisi sinyal berkecepatan tinggi, dan banyak digunakan dalam komunikasi 5G, modul RF, dan peralatan kontrol industri kelas atas.
Papan ini mengadopsi struktur tekanan campuran RO4350B dan RO4450F, dipadukan dengan multi-tahap 16 lapisanHDIproses penumpukan (seperti 3+10+3), untuk mencapai-pengkabelan kepadatan tinggi dan kinerja listrik yang sangat baik. Parameter utamanya meliputi:
Desain lubang buta: Mendukung interkoneksi lubang buta antara lapisan L1-2 dan L15-16 untuk meningkatkan integritas sinyal.
Kontrol ketebalan pelat: Ketebalan pelat standar adalah 2,5 mm, dan jarak minimum antar lapisan dalam dapat mencapai 0,127 mm untuk memastikan stabilitas antar lapisan.
Sifat material: RO4350B memiliki konstanta dielektrik yang rendah (Dk ≈ 3,48) dan faktor kerugian yang rendah (Df ≈ 0,004), sehingga cocok untuk aplikasi frekuensi tinggi; RO4450F memberikan kemampuan proses dan stabilitas termal yang baik.
Dalam hal proses manufaktur, Sirkuit Uniwell mengadopsi teknologi pengisian lubang pengeboran laser+lapisan listrik untuk memastikan tingkat pengisian lubang buta lebih dari 98% dan mengurangi pantulan sinyal; Dan melalui penyelarasan sinar X-dan teknologi penggilingan keramik, akurasi penyelarasan antar lapisan sebesar ± 3mil dicapai untuk memastikan keandalan struktur-tingkat tinggi.
Jenis papan sirkuit cetak ini sangat cocok untuk-skenario modul frekuensi tinggi pada peralatan energi dan komunikasi yang mungkin Anda minati. Jika Anda melakukan penelitian dan pengembangan terkait, kombinasi material ini dapat mempertahankan kinerja transmisi sinyal yang stabil di lingkungan bersuhu tinggi dan kelembapan tinggi, sekaligus memenuhi persyaratan produksi untuk perlindungan lingkungan dan konservasi energi.
