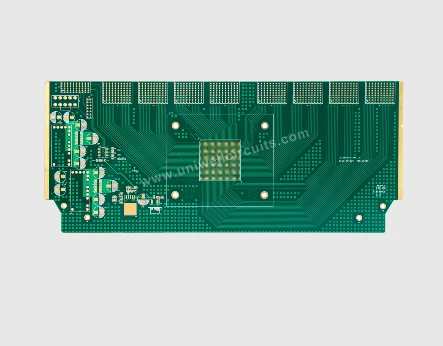

ItuPCB 8-lapis (papan sirkuit cetak) terdiri dari 8 lapisan lapisan konduktif dan 7 lapisan lapisan isolasi secara bergantian ditumpuk. Ini mengadopsi desain empat lapisan lapisan sinyal dan empat lapisan lapisan permukaan referensi (seperti bidang tanah dan bidang daya), dan lapisan terikat dengan kuat melalui proses penekan. Struktur ini dapat mengoptimalkan kinerja elektromagnetik (EMC), meningkatkan integritas sinyal, dan banyak digunakan dalam perangkat seperti smartphone dan pusat data yang memerlukan transmisi sinyal berkecepatan tinggi.
Karakteristik Struktural
Desain berlapis: Termasuk lapisan kabel tingkat atas, bidang tanah, bidang listrik, dll., Membentuk struktur multi-lapisan melalui proses laminasi.
Integritas Sinyal: Desain kombinasi empat lapisan sinyal dan empat lapisan permukaan referensi dapat mengurangi crosstalk sinyal dan meningkatkan kemampuan anti-interferensi.
Keuntungan Proses: Struktur multi -lapisan mendukung desain kabel yang kompleks, mengoptimalkan tata letak spasial, dan meningkatkan integrasi sirkuit.
Skenario Aplikasi
Terutama digunakan dalam skenario yang membutuhkan transmisi sinyal presisi tinggi, seperti modul optik pusat data, papan kontrol peralatan pencitraan medis, dan sistem manajemen baterai kendaraan energi baru.
PCB 8-lapis (papan sirkuit cetak) adalah struktur papan sirkuit yang kompleks yang biasa digunakan dalam perangkat elektronik berkinerja tinggi. Karakteristik strukturalnya terutama tercermin dalam aspek -aspek berikut:
1. Struktur hierarkis:PCB 8-lapis biasanya terdiri dari lapisan bolak-balik bahan konduktif dan isolasi. Struktur khasnya adalah: lapisan sinyal atas, lapisan daya kedua, lapisan ketiga, lapisan sinyal keempat, lapisan sinyal kelima, lapisan keenam, lapisan daya ketujuh, dan lapisan sinyal bawah. Struktur multi-lapisan ini dapat secara efektif mengurangi gangguan sirkuit dan meningkatkan kualitas sinyal.
2. Pemanfaatan Ruang:Dibandingkan dengan PCB satu sisi atau dua sisi, PCB 8-lapis dapat mengatur lebih banyak sirkuit di area yang lebih kecil, membuatnya sangat penting dalam aplikasi terbatas ruang. Desain multi -lapisan membuat kabel lebih kompak dan membantu mencapai integrasi yang lebih tinggi.
3. Kinerja listrik yang sangat baik:Karena struktur multi-lapisnya, PCB 8-lapis dapat memberikan daya yang lebih baik dan kabel ground di lapisan internal, sehingga mengurangi kebisingan listrik dan meningkatkan kecepatan transmisi sinyal. Ini sangat penting untuk sinyal frekuensi tinggi dan sirkuit digital berkecepatan tinggi
4. Manajemen Termal:Saat merancang PCB tingkat tinggi, masalah disipasi panas biasanya dipertimbangkan. Struktur multi -lapisan dapat membantu menghilangkan panas, meningkatkan kemampuan manajemen termal secara keseluruhan, dan memastikan pengoperasian komponen elektronik yang stabil.
5. Kesulitan manufaktur:Produksi PCB 8-lapis membutuhkan persyaratan teknis yang tinggi, dan kontrol yang tepat dari proses seperti penyelarasan, laminasi, dan pengeboran selama proses pembuatan diperlukan untuk memastikan kinerja dan keandalan sirkuit.
