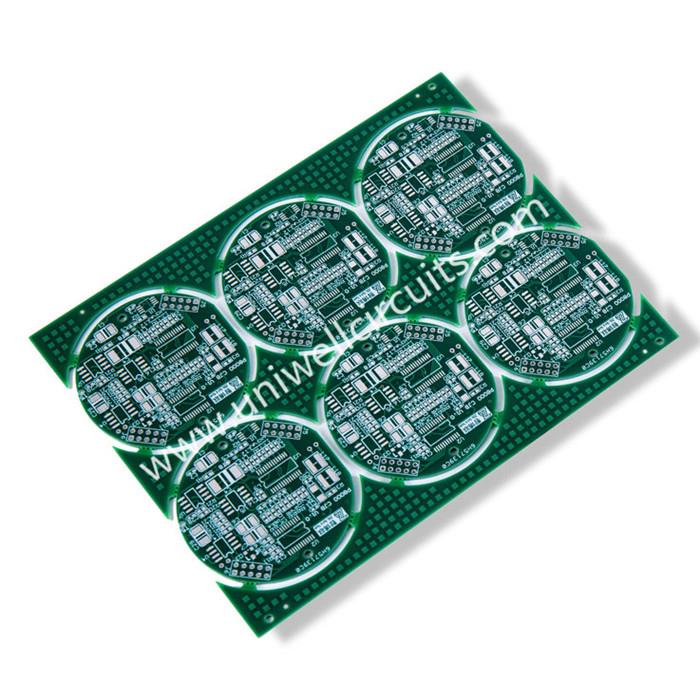

1. produk menggambarkan
Spesifikasi:
Lapisan: 6
Ketebalan Papan: 1,6 mm
Pengobatan permukaan: HASL.
Bahan: FR4 TG170.
Min lebar garis / garis jarak: 7.87 / 10mil
Lubang min: 0,2 mm
Persyaratan khusus: buta via
Sertifikasi: UL, ISO9001, ISO / TS16949: 2002, IS014001 dan RoHS
Selain sirkuit cetak, kami juga memproduksi papan multilayer, yang sangat diperlukan untuk tata letak HDI modern. Ini cocok untuk semua desain dengan kepadatan pengepakan tinggi. Apakah Anda membutuhkan PCB multilayer dengan 4, 8, 12 atau hingga 32 lapisan, kami siap sebagai produsen berpengalaman.
2. Informasi perusahaan
Sirkuit uniwell., LTD. adalah pembuatan PCB dan PCBA profesional. Yang memiliki pabrik PCB satu sisi, sisi PCB ganda, multi-layer PCB dan PCB perakitan dll. Kami memiliki kemampuan menghasilkan untuk setiap kuantitas menengah dan massa. Mesin pabrik kami sedang bekerja sepanjang hari dan sepanjang malam.
Dengan Uniwell sebagai pemasok, Anda akan mendapatkan pengiriman dengan kualitas terbaik dan tercepat. Perusahaan kami percaya pada filosofi sebagai orang yang berpusat dan sejalan dengan semangat inovasi dan peningkatan berkelanjutan. Dengan pasar sebagai panduan kami, dan dengan kualitas, efisiensi dan jaminan dalam proses kami, kami berusaha untuk menghasilkan produk dan layanan kelas dunia dan untuk terus meningkatkan kepuasan pelanggan. Selanjutnya, Sirkuit Uniwell mengharapkan untuk memberikan kontribusinya terhadap kemajuan industri elektronik yang terus menerus untuk kekuatan terbesar kami di bawah dukungan pelanggan.
3. Kemampuan manufaktur PCB
Bahan | FR4, CEM-3, Metal Core, |
Halogen Gratis, Rogers, PTFE | |
Max. Ukuran Papan Finishing | 1500X610 mm |
Min. Ketebalan papan | 0,20 mm |
Max. Ketebalan papan | 8,0 mm |
Buried / Blind Via (Non-cross) | 0,1 mm |
Aspek ransum | 16:01 |
Min. Ukuran Pengeboran (Mekanis) | 0,20 mm |
Toleransi PTH / Menekan lubang fit / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Jumlah Lapisan | 40 |
Max. tembaga (dalam / luar) | 6 OZ / 10 OZ |
Tol toleransi | +/- 2mil |
Pendaftaran lapisan ke lapisan | +/- 3mil |
Min. lebar garis / spasi | 2.5 / 2.5mil |
BGA pitch | 8mil |
Pengobatan permukaan | HASL, Timbal HASL gratis, |
ENIG, Perendaman perak / Timah, OSP |
Dengan pengalaman 10 tahun dalam PCB dan PCB Assembly akan membuat Anda menjadi HAPPY dengan Uniwell
Persyaratan kutipan:
● file Gerber dari papan PCB telanjang
● BOM (Bill of material) untuk perakitan
● Untuk mempersingkat waktu memimpin, mohon beri tahu kami jika ada substitusi komponen yang dapat diterima.
● Panduan Pengujian & Perlengkapan Tes jika diperlukan
● Memprogram file & alat Pemrograman jika perlu
● Skema jika perlu
4. Keunggulan Kami
1) Efisiensi tinggi & pengalaman
Kami dapat menyediakan layanan satu atap. Didirikan pada tahun 2007, dengan bertahun-tahun kerja keras dan inovasi konstan, kami telah tumbuh menjadi produsen PCB & PCBA profesional. Kami memiliki departemen penelitian dan pengembangan independen dan sistem kendali mutu yang canggih.
2) Kualitas
Produk kami diproduksi sesuai dengan standar UL / Rohs untuk memastikan rakitan kualitas dari awal hingga selesai. Apakah itu kebiasaan yang sederhana atau tidak. Produk atau produksi turnkey kompleks dijalankan, Kami akan mematuhi standar kualitas tertinggi.
3) Melindungi kepentingan Anda
Melindungi Kekayaan Intelektual Anda adalah pekerjaan satu! Staf profesional terlatih kami semuanya bekerja di bawah kontrak kerahasiaan yang ketat dan memperlakukan dokumentasi penting Anda seperti yang mereka lakukan sendiri.
5. Layanan
Kami dapat menyediakan layanan 24 jam untuk Anda. Kami bangga dengan kemampuan kami untuk program penjahit khusus sesuai kebutuhan pelanggan kami. Kami meluangkan waktu untuk mendengarkan kebutuhan bisnis Anda yang unik dan kemudian melampauinya.
