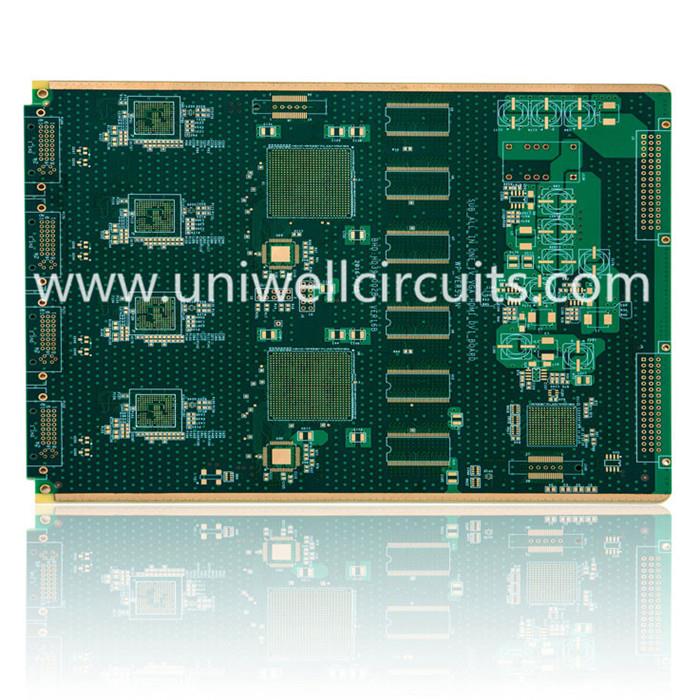

PCB canggih untuk Telekomunikasi
1. deskripsi produk
Spesifikasi:
Layer: 4
Ketebalan papan: 1,6 mm
Bahan: FR4
Lubang min: 0,25 mm
Perawatan selesai: ENIG
Aplikasi: Telecom
Titik kunci: buta terkubur buta
PCB sangat penting untuk industri telekomunikasi. Satu penggunaan populer PCB telekomunikasi adalah untuk komunikasi kantor. Anda akan menemukan PCB dalam sistem switching telepon, kolaborasi video, sistem PBX dan Voice over Internet Protocol, atau perangkat VoIP. Komunikasi PCB juga digunakan dalam sistem telekomunikasi umum seperti menara sel, satelit, router dan server berkecepatan tinggi, dan teknologi telepon komersial. PCB Telekomunikasi juga sering digunakan untuk mengontrol tampilan dan indikator LED. Uniwell Circuits Co., Ltd, didirikan di Shenzhen, China pada 2007. Uniwell Circuits adalah perusahaan teknologi tinggi yang disetujui untuk ISO9001, ISO14001, TS16949, UL. Kami mengharapkan untuk menjadi mitra jujur Anda di Cina.
2. Informasi perusahaan
Uniwell Circuits Co., Ltd, didirikan di Shenzhen, China pada bulan April 2007. Uniwell Circuits adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam desain, pengembangan, produksi dan penjualan PCB double-sided & multilayer presisi tinggi (Printed Circuit Board) yang memfokuskan pada pergantian cepat, prototipe, volume sedang dan besar. Kami memiliki 2 pabrik produksi, yang dapat memenuhi semua perintah Anda.
Dengan pengalaman yang kaya dan manajemen matang terampil, produk berkualitas tinggi, teknik produksi eksklusif dan layanan profesional, Uniwell Circuits telah memenangkan reputasi tinggi dari pelanggan di seluruh dunia, seperti Cina Daratan, Taiwan, Amerika Serikat, Jepang, Rusia, Jerman, Swiss, Swedia, Inggris, Finlandia, Prancis, Belanda, Italia, Polandia, Denmark, Australia, Brasil, Singapura, Thailand, dan Malaysia.
3. why memilih kami:
Dengan 10 tahun pengembangan kecepatan tinggi, kami menawarkan harga yang kompetitif, produk yang dapat diandalkan dan layanan 24 jam, mari kita menjadi mitra Anda, kami tidak akan mengecewakan Anda.

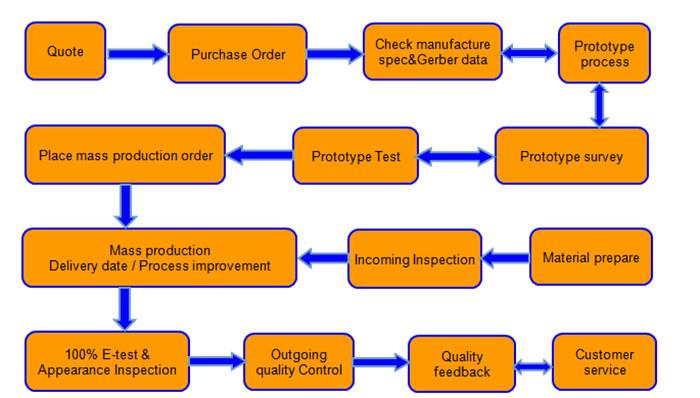

4. bagan alir PCB
Kami menyediakan berbagai layanan pengujian: AOI, Pengujian Fungsi, Dalam Pengujian Sirkuit, X-Ray untuk BGA
2) Pengiriman
Jika papan sangat mendesak, Kami sering mengirimkan sampel melalui DHL, FedEx atau UPS dll.. Jika tidak begitu mendesak, kami dapat mengirim dengan pengiriman forwarder, mungkin butuh banyak waktu sebelum Anda menerima barang, tetapi dapat menghemat uang.
5. Apakah Anda tahu apa itu Solder Bertimbal
T: Ada apa?
Solder Bertimbal adalah jenis penutup yang paling umum. Ini adalah campuran timah dan timah yang diterapkan ke papan. Campuran ini kira-kira campuran 63/37 dari timah / timbal. Kadang-kadang disebut sebagai perpecahan 60/40. Dapat disebut sebagai SN67 atau SN66
Suhu di mana ia mengalir (adalah cair) adalah 485 derajat.
Ini adalah hasil akhir berwarna perak mengkilap.
T: Mengapa ini digunakan?
Ini digunakan sebagai proses default. Ini sangat ideal untuk papan dengan teknologi thru-hole. Permukaan akhir tidak terlalu datar untuk SMD atau BGA.
Q: Apa proses untuk menerapkan selesai?
Proses yang khas adalah HAL (Hot Air Leveler). Papan dicelupkan ke dalam tangki solder cair dan kemudian pisau udara meniup kelebihan solder. Ini diterapkan setelah soldermask telah diterapkan.
T: Apa ukuran kritisnya?
Biasanya ketebalan Solder Bertimbel adalah catatan yang diukur, meskipun pertanyaan itu muncul di kali. Standar IPC adalah cakupan visual dari tembaga.
Biayanya juga sangat rendah dibandingkan dengan jenis finishing lainnya.
