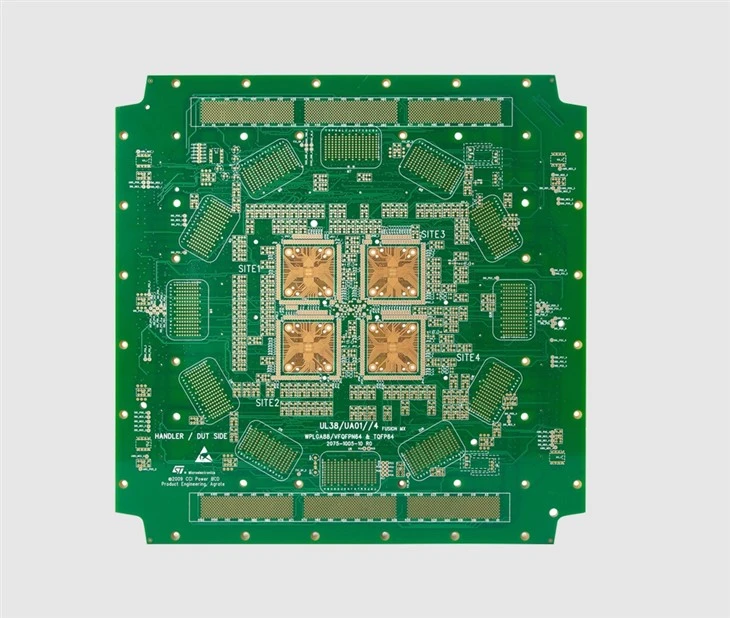

Papan uji semikonduktor Sirkuit Uniwel

Papan uji semikonduktor Sirkuit Uniwell mencakup seluruh spesifikasi multilapis tinggi dengan 10-32 lapisan, dan produk tipikal memiliki kemampuan proses inti keras berikut:

Struktur-tingkat super tinggi: Dapat mencapai desain penumpukan dengan tingkat kesulitan tinggi seperti 26 lapisan (2+22+2), 30 lapisan, dan 32 lapisan, beradaptasi dengan-persyaratan interkoneksi pin berkepadatan tinggi dari chip-kelas atas.
Akurasi proses terbaik: Rasio ketebalan terhadap diameter dapat mencapai hingga 25:1, mendukung teknologi interkoneksi HDI untuk lapisan apa pun, dengan lebar/jarak garis serendah 2,5/2,5 mil, memastikan integritas transmisi sinyal berkecepatan tinggi.
Kinerja keandalan yang tinggi: Menggunakan substrat khusus TG tinggi, kelengkungan papan dapat dikontrol pada tingkat teratas industri kurang dari atau sama dengan 0,15%. Perawatan permukaan mengadopsi teknologi emas tebal 50 μ untuk memastikan stabilitas probe uji setelah jutaan penyisipan dan pelepasan.

Jenis papan uji ini sangat melayani tautan verifikasi inti dari rantai industri semikonduktor:

Pengujian fungsional setelah pengemasan chip: Sebagai papan beban pengujian chip, perangkat ini melakukan pengaktifan/penonaktifan kinerja listrik dan verifikasi logika fungsional dari chip komputasi CPU dan AI kelas atas, dan merupakan pembawa inti untuk penyaringan kinerja sebelum pengiriman chip.

Pengujian keandalan chip: Memuat chip dalam tahap pengujian penuaan suhu tinggi, menyimulasikan operasi jangka panjang dalam kondisi kerja ekstrem, dan memverifikasi stabilitas jangka panjang chip dalam skenario seperti pusat data dan server AI.

Dukungan skenario komputasi kelas atas: Memberikan solusi pengujian khusus untuk chip komunikasi 5G, chip kontrol kendaraan, dan chip khusus tingkat kedirgantaraan, yang mencakup kebutuhan verifikasi chip di industri inti hilir seperti kendaraan yang terhubung dengan cerdas, kontrol industri, dan elektronik medis.
