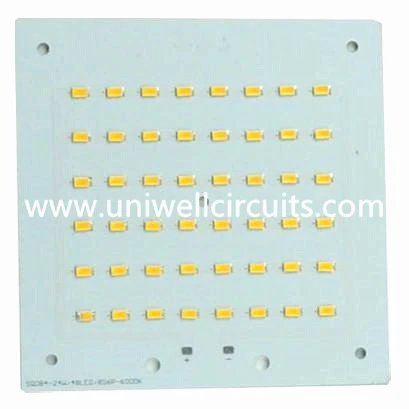

Aluminium putih solder topeng dipimpin papan sirkuit cahaya
1. produk menggambarkan
Aluminium putih solder topeng dipimpin papan sirkuit cahaya
Spesifikasi:
Layer No: 1 layer
Ukuran unit / mm: 332 * 332mm
Bahan: Aluminium
Selesai Thickess: 1.6mm
Tembaga jadi: 70um
Permukaan pengobatan: HAL (Lead bebas), emas perendaman / perak / Timah, OSP, Gold plating
Soldermask: Putih
Silkscreen: Putih
Aplikasi: semua jenis lampu LED
Aluminium PCB lapisan isolasi / lapisan dielektrik
Lapisan isolasi adalah teknologi inti dari Aluminium PCB, yang terutama berfungsi sebagai fungsi adhesi, isolasi dan konduksi panas. Semakin baik konduktivitas termal insulasi, semakin cepat komponen menyebar panas ketika mereka bekerja, yang dapat mewujudkan tujuan seperti meningkatkan pemuatan daya modul, mengurangi volume, memperpanjang masa hidup dan meningkatkan daya output. Uniwell memiliki pengalaman yang kaya dalam pembuatan aluminium PCB dengan konduktivitas termal yang tinggi.
2. Informasi perusahaan
Uniwell Circuits Co., Ltd, didirikan di Shenzhen, China pada bulan April 2007. Pabrik kami dilengkapi dengan mesin-mesin canggih. Pabrik Perakitan kami memiliki Sertifikasi ISO9001, Untuk pembuatan PCB telanjang kami juga memiliki sertifikasi ISO dan UL., Jadi OurPCB sangat mampu menangani / Memproduksi proyek perakitan berkualitas tinggi yang memenuhi standar kualitas tinggi saat ini.
3. apa kemampuan kerajinan PCB kami?
Bahan | FR4, CEM-3, Metal Core, |
Halogen Gratis, Rogers, PTFE | |
Max. Ukuran Papan Finishing | 1500X610 mm |
Min. Ketebalan papan | 0,20 mm |
Max. Ketebalan papan | 8,0 mm |
Buried / Blind Via (Non-cross) | 0,1 mm |
Aspek ransum | 16:01 |
Min. Ukuran Pengeboran (Mekanis) | 0,20 mm |
Toleransi PTH / Menekan lubang fit / NPTH | +/- 0,0762 mm / +/- 0,05 mm / +/- 0,05 mm |
Max. Jumlah Lapisan | 40 |
Max. tembaga (dalam / luar) | 6 OZ / 10 OZ |
Tol toleransi | +/- 2mil |
Pendaftaran lapisan ke lapisan | +/- 3mil |
Min. lebar garis / spasi | 2.5 / 2.5mil |
BGA pitch | 8mil |
Pengobatan permukaan | HASL, Timbal HASL gratis, |
ENIG, Perendaman perak / Timah, OSP |
4. pengetahuan Lillte --- LED PCB
PCB LED
Karena teknologi papan sirkuit cetak terus berkembang, telah membuka jalan bagi terciptanya sejumlah inovasi produk yang menarik. Contoh utama adalah pengembangan PCB untuk pencahayaan LED. LED disolder ke papan sirkuit dan dilengkapi dengan chip yang menghasilkan cahaya saat terhubung secara elektrik. Heat sink dan alas keramik digunakan untuk mengikat chip.
Papan PCB LED cenderung menghasilkan volume panas yang tinggi, sehingga sulit untuk mendinginkan melalui cara tradisional. Akibatnya, PCB inti logam sering dipilih untuk aplikasi LED karena kemampuannya yang meningkat untuk menghilangkan panas. Aluminium khususnya sering digunakan untuk memproduksi papan sirkuit untuk lampu LED. Aluminium PCB biasanya mencakup lapisan tipis bahan dielektrik konduktif termal yang dapat mentransfer dan membuang panas dengan efisiensi yang jauh lebih besar daripada PCB kaku tradisional.
Aplikasi LED PCB
Lampu LED PCB dapat dimasukkan ke dalam berbagai aplikasi pencahayaan karena kombinasi mereka dari efisiensi energi yang sangat baik, biaya rendah dan fleksibilitas desain maksimum. Contohnya termasuk lampu depan otomotif, lampu landasan pacu bandara, pencahayaan yang digunakan dalam aplikasi lapangan militer, penerangan jalan, penerangan terowongan jalan raya, pencahayaan fotovoltaik (surya), senter dan lentera, lampu lalu lintas dan sinyal, pencahayaan di ruang operasi rumah sakit, pencahayaan tanaman pertumbuhan tinggi dan banyak lainnya.
Uniwell menyediakan solusi pencahayaan LED PCB yang efektif dan terjangkau
Sebagai penyedia solusi PCB dengan fitur lengkap dengan pengalaman lebih dari satu dekade, kami mampu menyediakan fabrikasi PCB LED, pengadaan komponen dan perakitan semua di bawah satu atap. Kami dapat bekerja dengan Anda untuk mengembangkan papan sirkuit inti / aluminium logam yang disesuaikan dengan aplikasi khusus Anda. Kami menghadirkan PCB dengan harga bersaing yang dibuat dengan material standar FR-4 yang mencakup lapisan aluminium termal yang akan membuang panas secara efisien, menjaga agar semua komponen LED PCB tetap sejuk dan secara signifikan meningkatkan kinerja produk Anda.
Kami Fokus untuk memberikan layanan pelanggan yang unggul
Uniwell telah mengembangkan reputasi yang solid sebagai penyedia solusi PCB yang mudah berbisnis. Tim pendukung kami yang berpengetahuan tersedia melalui telepon, obrolan atau email untuk menjawab pertanyaan Anda dan mengatasi masalah apa pun. Sejauh ini, kami telah mencapai tingkat kepuasan pelanggan 99 persen yang luar biasa!
