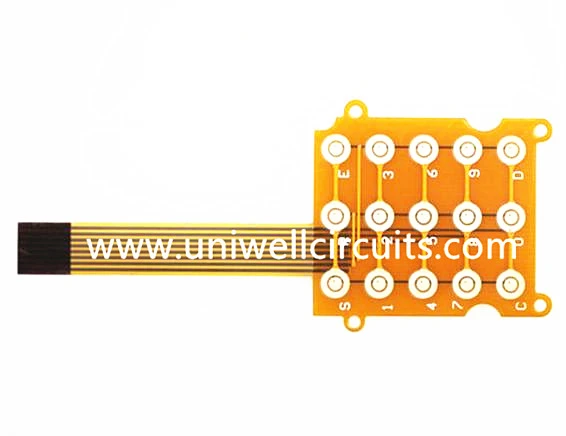

Papan sirkuit ENIG Flexible
1. produk menggambarkan
Spesifikasi
Lapisan: 1
Ketebalan: 0,12 mm
Bahan: 1OZ memiliki elektrolisis lem.
Ketebalan tembaga: 1 oz
Perlakuan permukaan: ENIG.
Lebar garis minimum / garis jarak: 0.3mm / 0.3mm.
Ketebalan penguat PI: 0,15 mm.
lainnya: perlu mempertahankan PI untuk memperkuat.
Aplikasi: ponsel
Keuntungan:
● Permukaan akhir universal yang sesuai
● Tidak ada serangan tembaga selama proses penyolderan, nikel berfungsi sebagai penghalang difusi
● Permukaan halus
● Solder (dengan atau tanpa timbal, solder mulitple)
● Menyimpan antara proses solder dimungkinkan
Bidang aplikasi:
● Papan fleksibel-kaku
● Struktur nada halus dan vias mikro
● Al-wire bonding
2. Informasi perusahaan
Uniwell Circuits Co., Ltd, didirikan di Shenzhen, China pada April 2007. Uniwell Circuits adalah perusahaan teknologi tinggi yang mengkhususkan diri dalam desain, pengembangan, produksi dan penjualan PCB double-sided & multilayer presisi tinggi (Printed Circuit Board) yang memfokuskan pada pergantian cepat, prototipe, volume sedang dan besar.
3. Kapasitas teknis FPC
Lapisan: 20 (termasuk 12 pemain)
Garis wideth / spasi (mil) dalam lapisan dalam: 3/3, 3.5 / 3.5
Rasio aspek: 20: 1 (PTH); 1: 1 (vias buta)
Min. diameter lubang pengeboran (mil): 6 (mekanik); 4 (laser)
Jarak dari pengeboran ke konduktor （mil） ： 6
Toleransi untuk kontrol impedansi (+/-): 10%
4. sistem Kualitas
Departemen jaminan kualitas kami memiliki sistem pemeriksaan berdasarkan spesifikasi IPC dan militer. Kami telah mendokumentasikan sistem kontrol dan kalibrasi untuk semua alat pengukur dan peralatan uji. Selain itu, kami bersikeras bahwa hanya material kelas satu dengan keterlacakan yang masuk ke produk kami. Lebih penting lagi, untuk memastikan produk yang kami kirimkan, memenuhi atau melampaui spesifikasi Anda secara konsisten, serangkaian tes dan inspeksi yang luas dilakukan di setiap langkah proses manufaktur.

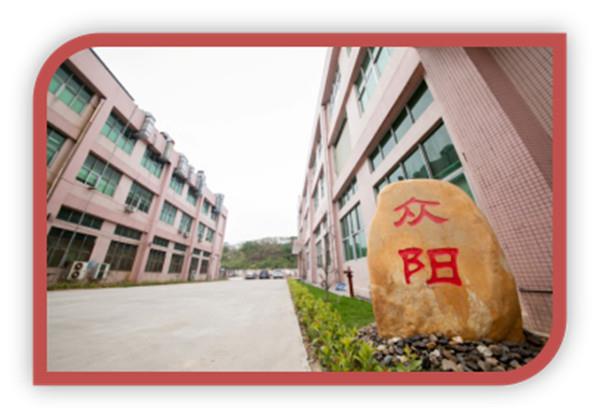

5. Fasilitas produksi kami
Fasilitas produksi kami yang canggih menjamin kualitas tinggi.
