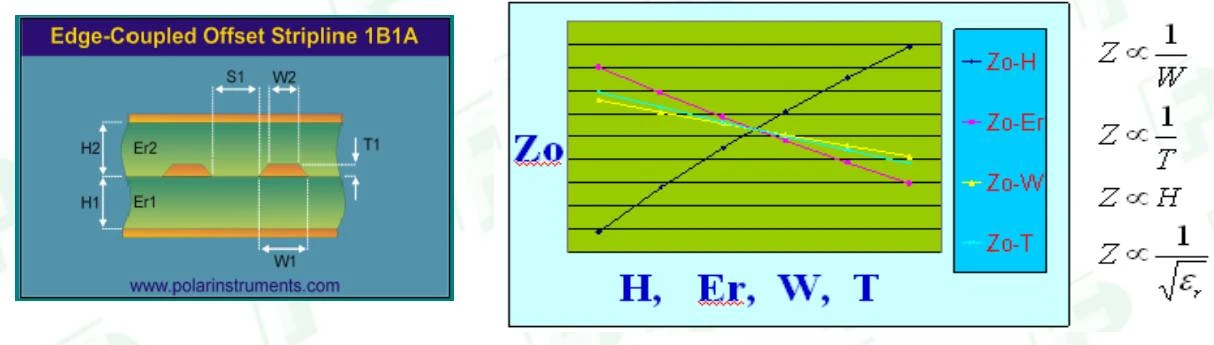

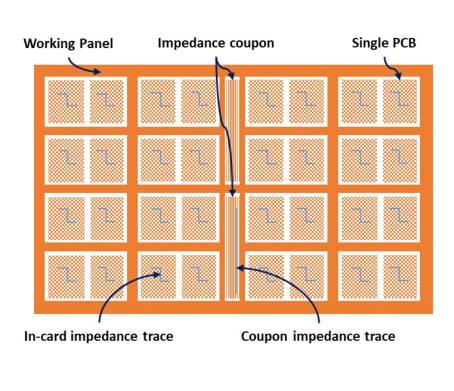

Faktor yang mempengaruhi impedansi PCB
(1) Pengaruh lebar garis:
Perubahan lebar garis akan mempengaruhi induktansi L per satuan panjang, dan kemudian mempengaruhi impedansi. Semakin besar lebar garis, semakin banyak arus dan semakin kecil induktansi; Semakin kecil lebar garis dan semakin terkonsentrasi arus, semakin besar induktansi. Di sisi lain, semakin besar lebar garis, semakin besar kapasitansi pelat. Oleh karena itu, semakin besar lebar garis, semakin kecil impedansi karakteristik.
(2) Pengaruh ketebalan dielektrik:
Peningkatan dielektrik, jarak antara kedua konduktor meningkat, induktansi per satuan panjang meningkat, dan kapasitansi per satuan panjang menurun, sehingga impedansi saluran transmisi meningkat.
(3) Pengaruh konstanta dielektrik:
Konstanta dielektrik meningkat, dan semakin besar kapasitansi per satuan panjang, semakin kecil impedansi.
(4) Pengaruh ketebalan foil tembaga:
Tren pengaruh mirip dengan lebar garis, semakin besar ketebalan tembaga, semakin kecil induktansi, semakin besar kapasitansi, dan pada akhirnya impedansi berkurang.
Selain itu, saluran transmisi yang ditutupi oleh lapisan luar tinta impedansi, karena ketebalan dan konstanta dielektrik dari tinta masker solder, pada akhirnya akan mempengaruhi konstanta dielektrik yang setara di sekitar seluruh saluran transmisi, semakin tebal tinta, semakin kecil peielektrik yang setara. Ini adalah alasan mendasar untuk pengurangan impedansi setelah tinta layar penutup garis luar.
